近日，燕友果教授和新加坡国立大学loh教授合作论文“a solution-processable and ultra-permeable conjugated microporous thermoset for selective hydrogen separation”被nat. commun.在线发表（2020, 11, 1633）。

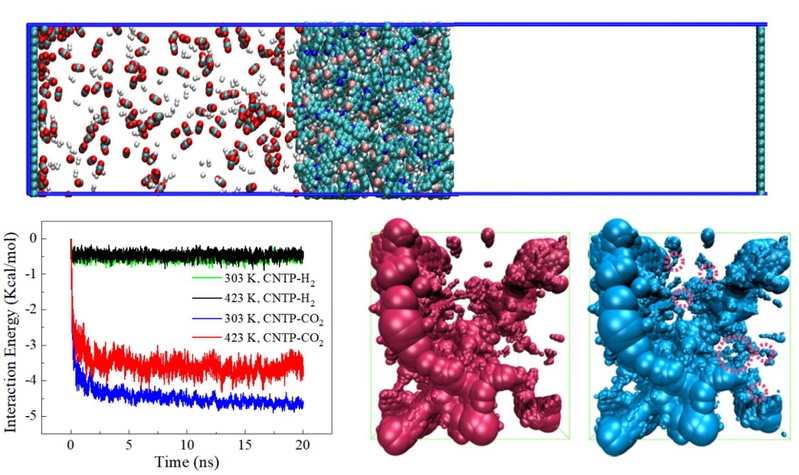

该工作报道了一种溶液可加工的共轭微孔热固性塑料（cmt），其固有孔为〜0.4 nm，比表面积为〜840 m2g-1，它既具有塑料的可加工性，又具有交联微孔固体的刚性和孔隙率。即使在升高的温度和压力下，微孔也是持久且稳定的。cmt在0.4 nm处具有狭窄的孔径分布，结合其溶液可加工性，则可以通过简单过滤来制造厚度可控的大面积超滤膜。由于固有的微孔和堆叠的薄片之间存在层间间距，同时，共轭c-c连接的支架构成cmt的刚性结构可防止高度均一的孔隙塌陷成孤立的空隙，并在高温下实现内部孔隙的连通性。因此，cmt膜表现出超高的h2气体渗透性，良好的选择性和在高温下的出色稳定性等性能。我们采用分子动力学模拟方法对其实现h2分离的物理本质进行了解释，并探索了温度对分离性能的影响。我们首先成功构建出了与实验结构和密度相匹配的cmp模型，然后将其应用于气体分离研究，结果表明，该膜对h2几乎没有任何阻留作用，允许其超快速跨膜渗透；而与其它气体分子（co2/n2/ch4）之间存在一定的粘滞力，使其不易与膜发生脱离，阻碍渗透。同时，由于孔径限制，这些气体的部分通道被阻塞，扩散路径被大大增加，降低了这些气体的跨膜运移能力；不同渗透率是cmp可以实现对h2的有效分离。此外，随着温度的升高，膜孔结构会发生变化，带来更高效的分离。该工作为新型h2分离膜的设计提供了新的思路和理论依据。
近年来，燕友果教授所在的材料多尺度模拟课题组（）围绕气体分离、海水淡化和离子整流开展了系统的研究工作，先后与美国伊利诺伊州立大学芝加哥分校petr král教授、新加坡国立大学的kian ping loh教授、浙江大学的彭新生教授开展了广泛的科研合作。合作研究成果先后发表在nature commun., 2020, 11: 1633; nano lett., 2017, 17, 6742-6746; small, 2020, 16, 1907016; small, 2019, 15, 1904145; j. mater. chem. a, 2019, 7, 10041-10046; j. mater. chem. a, 2019, 7, 15062-15067；j. mater. chem. a, 2018, 6, 16566-16573; j. phys. chem.lett., 2017, 8, 435-439; nanoscale, 2017, 9, 18951。深入的国际合作与交流，有力地推动了课题组的快速发展，也助推了课题组人才培养的国际化进程；近年来，课题组先后有5人赴美国、挪威、法国和香港等攻读博士学位，4人获csc资助赴海外博士联培。
